线路板蚀刻废气治理

发布时间:2022-04-26 17:19:06
 线路板蚀刻废气治理
详细说明
电子线路板生产过程中,蚀刻是重要工序。蚀刻产生的废气产量非常大,如不严加处理,对作业人员的安全和健康造成很大威胁。蚀刻废气处理一般采取局部排风(通风)的方法进行控制,而且大多都采用的是单一通道排风,通道内也没有对废气进行相应的吸收处理措施,因此,虽然对于车间环境有所改善,但废气中的有害成分仍未被有效收集处理,排放不达标,对环境造成较大污染。
蚀刻废气分类
盐酸雾主要是酸性蚀刻、活化等工序产生(在各个工序的微蚀段也会产生酸性气体,例如内层前处理的微蚀、内层蚀刻后的酸洗、沉铜段的微蚀、板电的酸洗、DF显影前的酸洗、pp的酸洗、ET的微蚀、WF前的酸洗、沉银前酸洗微蚀、沉金前的酸洗微蚀、成品包装前的酸洗)。
氨气主要是碱性蚀刻铜工序产生。碱性蚀刻一般多用于外层板工段,是将露铜的铜面蚀刻掉,被锡覆盖的铜面被保留。
废气处理

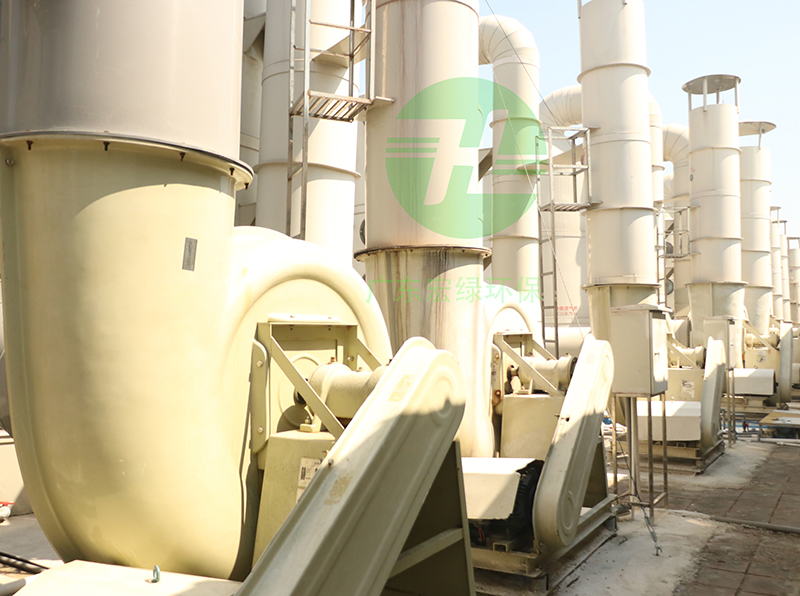

生产中的废气经风罩收集,经管道由风机进入废气净化塔的旋流装置后,带动水面旋转形成碱(酸)水雾与废气充分混合,经此旋流装置处理,污染物能被去除;塔体配置二级水浴装置,经二级喷淋装置清洗后完全能保证达标排放。净化塔内添加一定的填料,这样可以使得废气和吸收液充分接触,从塔上部流下来的水再通过水泵提升到塔顶,不断循环使用,循环液(氢氧化钠溶液/硫酸溶液)在达到一定浓度后再排向污水处理系统统一排放。

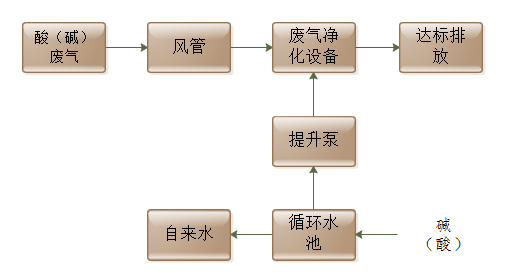

工艺流程图
